Isolert stålpipe
CE-merket / EN-norm
Monteres innvendig gjennom etasjer og over tak, eller ut gjennom vegg, opp over tak
Se hele vårt sortiment
MONTERINSGSBESKRIVELSE
NORDICPIPE
1. Plasser ovnen der den skal stå i forhold til avstand vegg- takgjennomføring – takstoler.
2. Sett på den selvklebende pakningen oppå ovnens rørutgang, i øvre kant av av rørutgangen.
3. Ved bruk av u-isolert rør først over ovnen (for ex. 1 meter) , sett dette røret på (falsen opp) og slå det ned med gummikølle slik at det er helt nede på ovnen.
4. Sett på adopteret/overgangen (se pilen opp) fra u-isolert til isolert , hvis du ikke bruker u-isolert rør (punkt 3) skal adopteret helt ned på ovnen. Press eller slå på det indre røret svakt slik at du ser det er nede på falsen.
5. Sett på dekk-ringen (pynteringen) løst slik at den henger på overgangen.
6. Tre en plastpose over rør / overgang og skjær opp hullet i himlingen, 45 cm diameter, minsteavstand til brennbart er 10 cm. Fjern så plastposen.
7. Sett på piperør (pilen opp) i en meters lengde, press det ned til falsen, sett på vater (evt. to stk magnetvater) slik at du ser delene er i vater, skru fast pynteringen med de sortlakkerte skruene ca. èn cm. fra ytterkant, og juster alt i vater, skru til 4 skruer i pynteringen, skru så inn 4 sortlakkerte skruer inn gjennom skjøten.
8. Press RockWool isolasjon fra 2. etasje slik at det dekker rundt piperøret og sett så på en pyntering oppå gulvingen i 2. etasje, skru til denne og kontroller vateret igjen.
9. Dekk igjen toppen av røret med en plastpose slik at ingenting faller ned i pipa.
10. Skjær opp hullet oppe i yttertaket, 45 cm. diameter (sett loddrett), montér så ny pipedel i passende lengde (1 meter eller 0,5 meter) slik at skjøten ikke kommer inn i taktykkelsen, dette fordi du må ha plass til å sette inn de sortlakkerte skruene (4 stk i hver skjøt). Husk å vatre før du fester skruene.

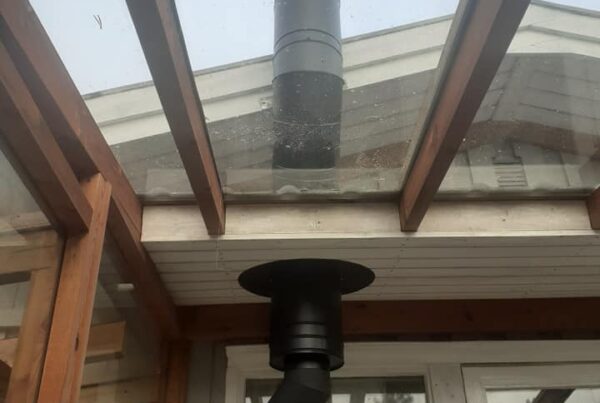

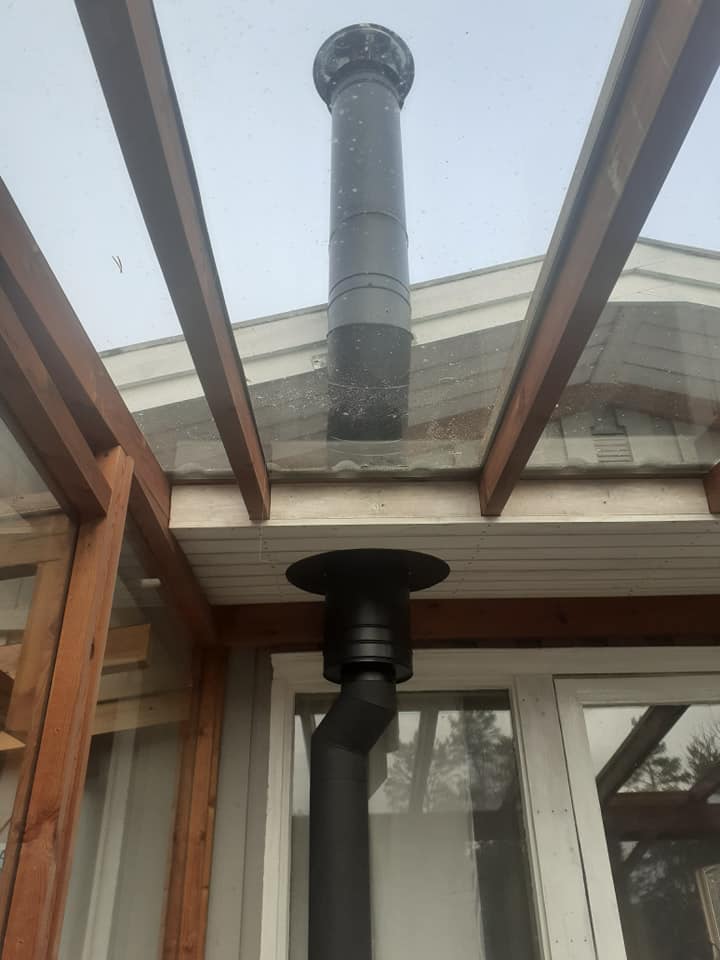

11. Sett på den 2-delte (ved skråtak) dekkringen/pynteringen oppunder taket (husk igjen vateret).
12. Den selvklebende BITUMEN som er 30 cm bred og ca 1,5 meter lang, klippes i lengder (+-30cm) etter behov ,riv av papiret og jobb deg rundt pipa før du setter på takbeslaget.

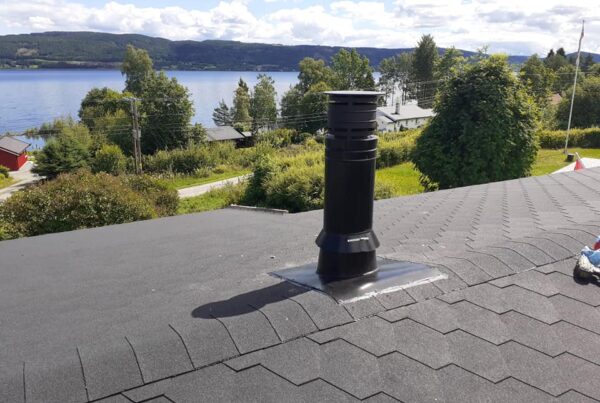

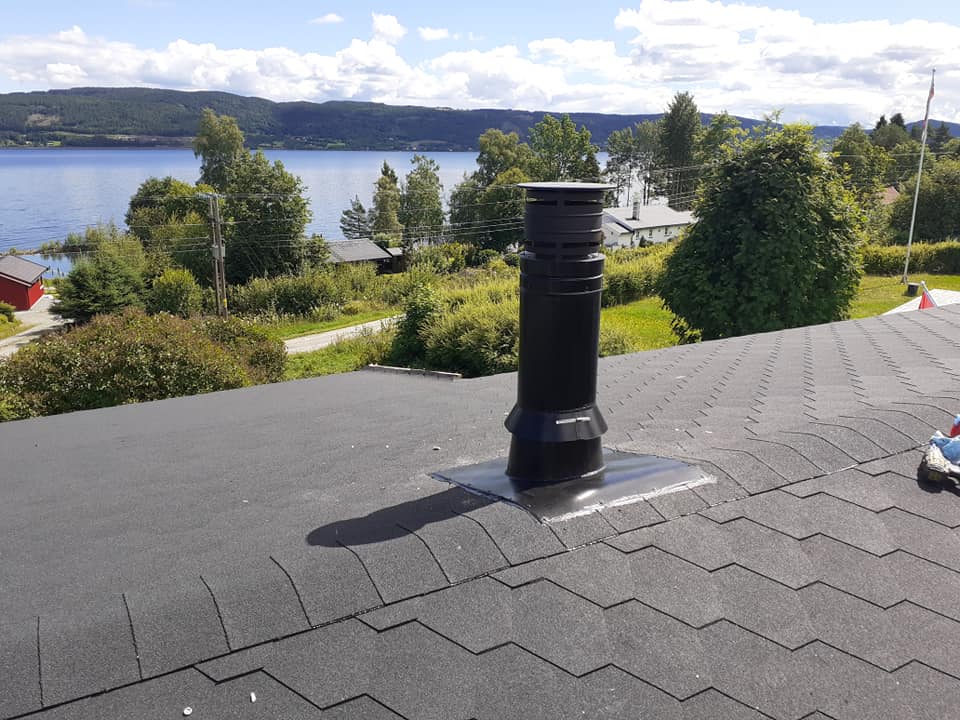

13. Dytt inn Rockwool rundt pipa i yttertaket, sett på takbeslaget og lim dette skikkelig ned til taket med TEC7 eller asfaltlim , viktig å få det tett her, finn løsning på oversiden av beslaget,det er mange typer tak, så det er ikke lett å si exact din løsning her.
14. Sett på stormringen helt ned til takbeslaget, legg på tettemasse og trekk til klemmen .
15. Montér siste pipelengde(r) til din rette høyde, vatre og skru inn skjøteskruer, sett på toppadopteret med topphatten.
PS!! Dette er en generell monteringsbeskrivelse, fordi husene/takene og div. forhold er ulike, og derfor ikke mulig å lage en spesifisert beskrivelse som er detaljert til alle tilfeller.

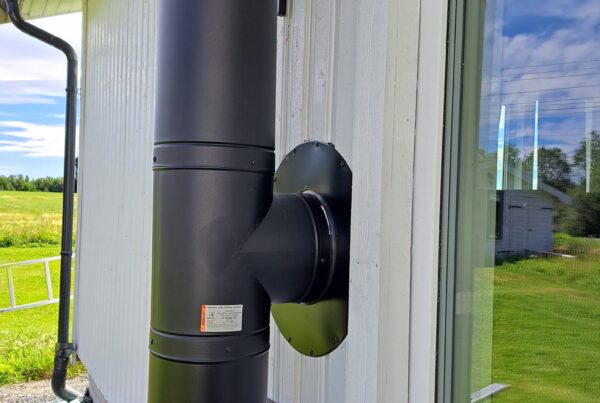

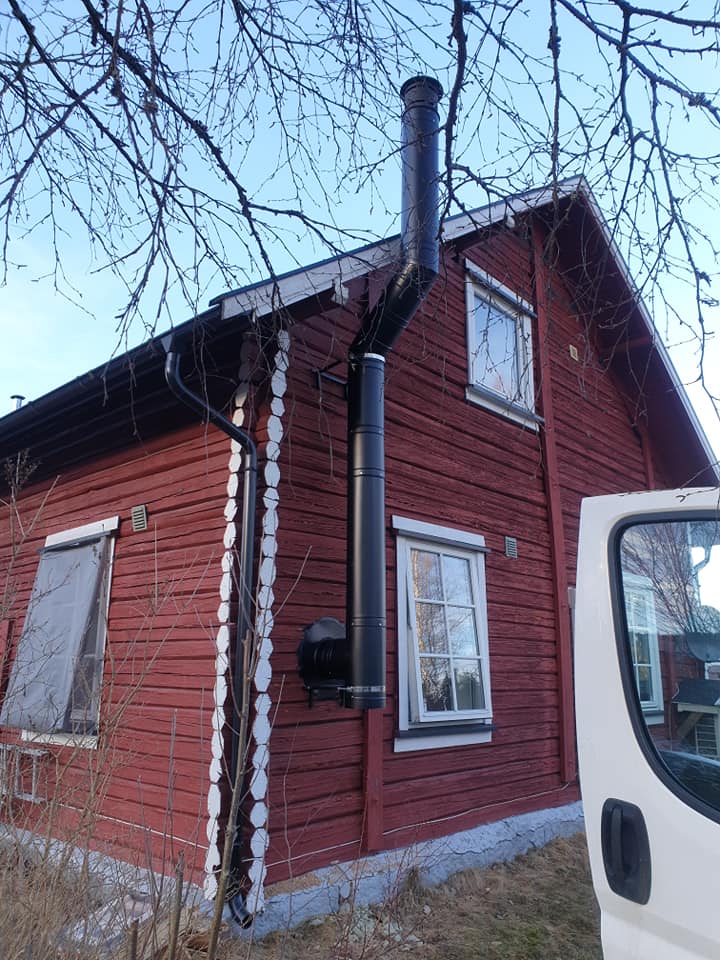

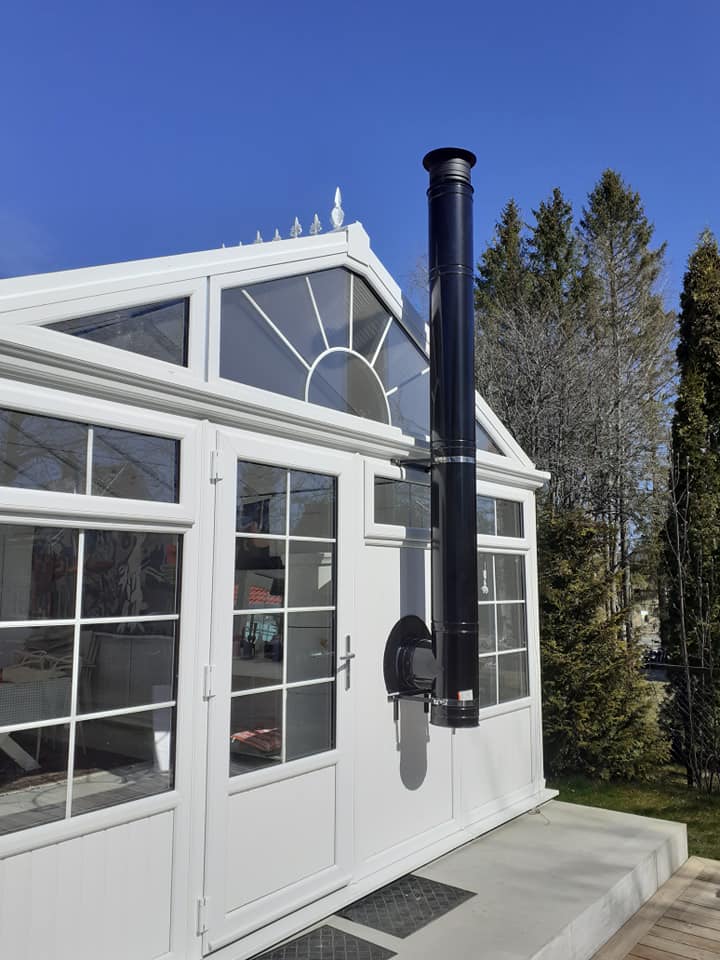

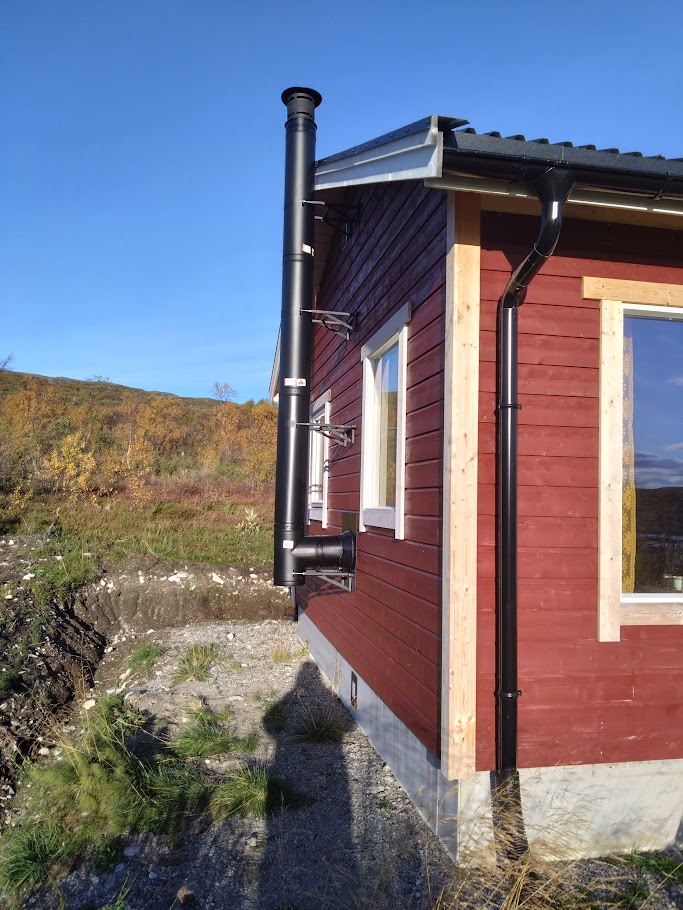

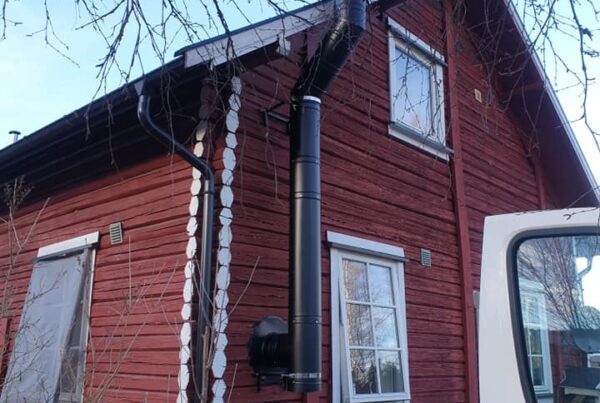

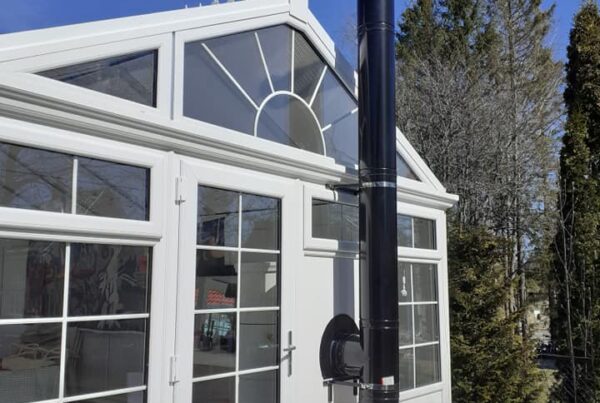

Jeg setter her opp en generell monteringsveiledning for utvendig pipe;
1 ) sett på en rosett på det isolerte rørets innerside ,
2) sett på adopteret .
3) sett dette røret med rosetten og adopteret inn i veggen ,,senterer og sett på rosetten på yttersiden av veggen.
4) bruk di sorte skruene på ytterkant av begge rosettene, ca 10 cm avstand å skruene, sjekk at den har rett høyde i forhold til ditt ovnsuttak.

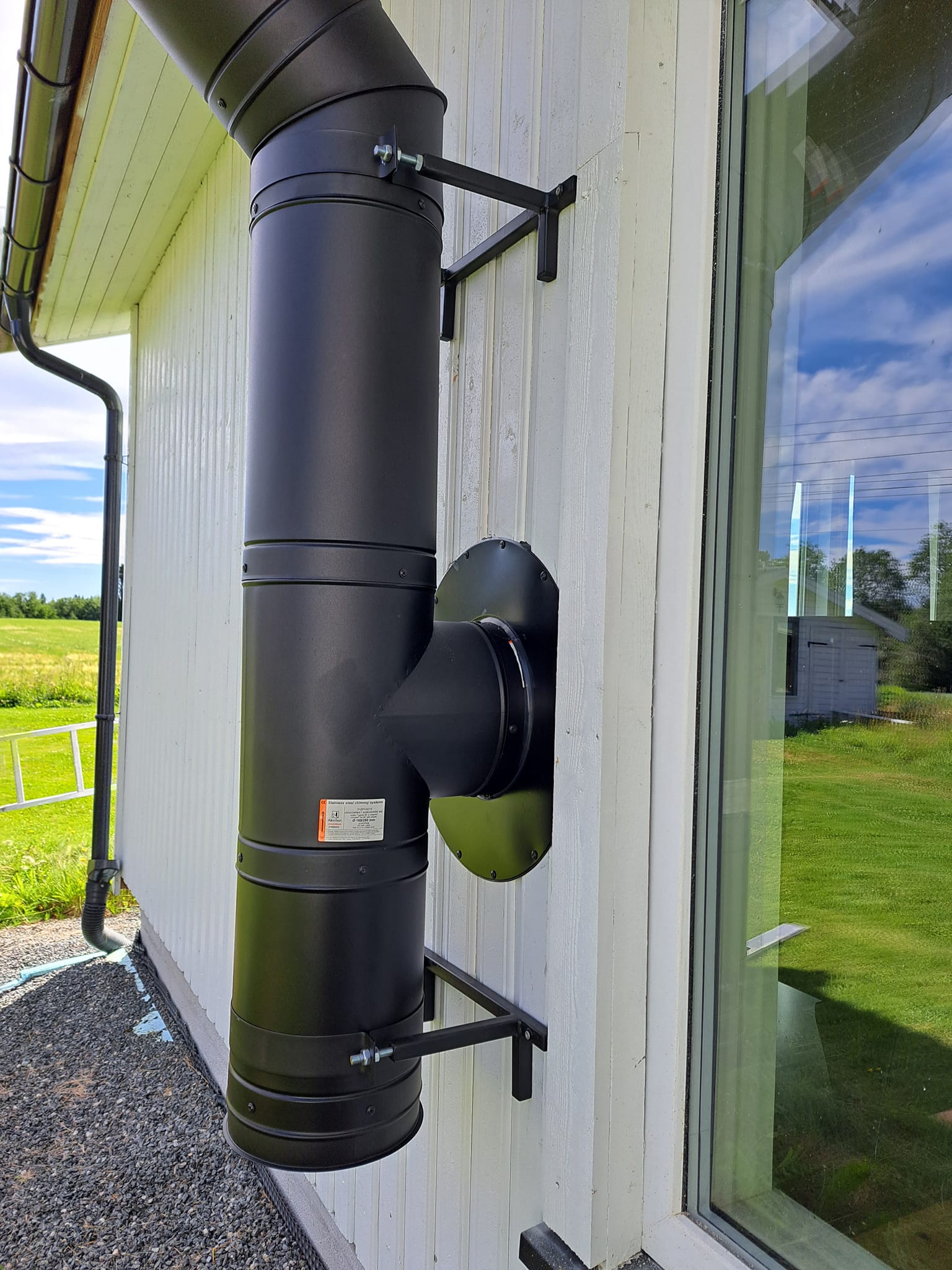

5) sett på den isolerte 90graderen ute og skru fast veggbrakett på denne.
6) sett på isolert rør oppover og braketter slik at det er i vater.skru til klemringene.
7) sett på en 45grader og evnt. ett kort rør føre du setter på neste 45grader. det skal være min.10 cm avstand fra vegg og takutstikket.
8) sett på isolert(e) rør opp med brakett på vindski / gesims.
9) sett på den isolerte pipetoppen.
10) sjekk at allt er i vater og skru inn di korte selvborene skruene ,4 stk i hver skjøt.
11 ) monter på ovnen med ovnsrøret, med selvklebende pakning på ovnsrøret og dytt ovnen med røret inn i adopteret.
PS! Da forholdene ofte er Ulike på huset, så må en bare tenke seg litt frem til tilpasning, så dette er en generell monteritngsveiledning i grove trekk.
